Sistem Koordinat

Sistem koordinat adalah suatu cara yang digunakan untuk menentukan letak suatu titik pada bidang  atau ruang . Beberapa macam sistem koordinat yang kita kenal, antara lain sistem koordinat Cartesius (Rene Descartes: 1596-1650), sistem koordinat kutub, sistem koordinat tabung, dan sistem koordinat bola. Pada bidang (R²), letak titik pada umumnya dinyatakan dalam koordinat Cartesius dan koordinat kutub. Sedangkan pada ruang (R³) letak suatu titik pada umumnya dinyatakan dalam koordinat Cartesius, koordinat tabung dan koordinat bola.

Posisi suatu titik biasanya dinyatakan dengan koordinat (dua dimensi atau tiga dimensi) yang mengacu pada suatu sistem koordinat tertentu. Sistem koordinat itu sendiri didefinisikan dengan menspesifikasi tiga parameter berikut, yaitu :

Ø  Lokasi titik nol dari sistem koordinat

Ø  Orientasi dari sumbu-sumbu koordinat, dan

Ø  Besaran (kartesian, curvalinier) yang digunakan untuk mendefinisikan posisi suatu titik dalam sistem koordinat tersebut.

Dilihat dari orientasi sumbunya, ada sistem koordinat yang sumbu-sumbunya ikut berotasi dengan bumi (terikat bumi) dan ada yang tidak (terikat langit). Sistem koordinat yang terikat bumi umumnya digunakan untuk menyatakan posisi titik-titik yang berada di bumi, dan sistem yang teringkat langit umumnya digunakan untuk menyatakan posisi titik dan objek di angkasa, seperti satelit dan benda-benda langit. Dilihat dari besaran koordinat yang digunakan, posisi suatu titik dalam sistem koordinat ada yang dinyatakan dengan besaran-besaran sudut dan jarak seperti sistem koordinat geodetik. (Abidin,2006)

Gambar 1. Klasifikasi sistem kordinat berdasarkan parameter

a.    Sistem Koordinat Global Geodetik

Sistem koordinat ini mengacu pada permukaan suatu bentuk ellipsoida tertentu dan tergantung juga pada ukuran, bentuk dan orientasi tiga dimensi ellipsoida. Dalam sistem koordinat geodetik, model permukaan bumi didekati dengan model ellipsoida sebagai model permukaan referensi. Posisi suatu titik pada sistem koordinat geodetik ditentukan oleh lintang geodetik (L), bujur geodetik (B) dan tinggi di atas permukaan ellipsoida (h), seperti dijelaskan sebagai berikut :

·         Lintang geodetik (L) dari suatu titik adalah sudut lancip yang dibentuk oleh normal ellipsoida yang melalui titik tersebut dengan bidang ekuator   (-90⁰≤L≤+90⁰).

·   Bujur geodetik (B) adalah sudut yang dibentuk antara meredian lokal dengan meredian referensi, yaitu meredianGreenwich (0⁰≤B≤180⁰E  dan   -180⁰W≤B≤0⁰  ).

·      Tinggi suatu titik di atas ellipsoida (h) dihitung sepanjang normal ellipsoida yang melalui titik tersebut.

b.     Sistem Koordinat Global Kartesian 3 Dimensi

Sistem koordinat kartesian tiga dimensi terdiri dari tiga sumbu pada arah X, Y, dan Z.

Pada sistem koordinat kartesian tiga dimensi, posisi suatu titik ditentukan oleh harga X, Y, dan Z dengan ketentuan sebagai berikut :

·         Titik pusat sistem koordinat kartesian tiga dimensi terletak pada pusat bumi

·         Sumbu Z adalah garis dalam arah Conventional Terrestrial Pole (CTP)

·  Sumbu X adalah arah perpotongan meredian Greenwich atau meredian nol CZM (Conventional Zero Meridian) yang ditetapkan oleh BIH (Burau International de l’Heure) dan bidang ekuator

·      Sumbu Y adalah garis pada bidang ekuator yang tegak lurus pada sumbu X dan Z dengan mengikuti kaidah tangan kanan

c.     Geometrik Koordinat Kartesian dan Geodetik

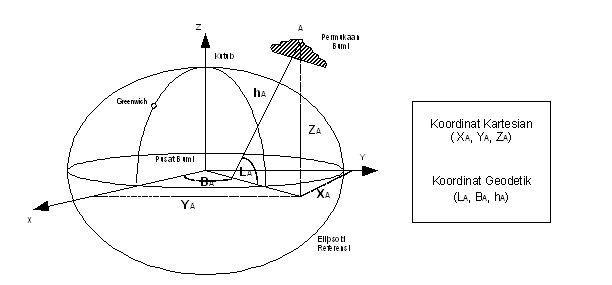

Gambar 2. Geometrik koordinat kartesian dan geodetik

1.    GPS (Global Positioning System) adalah sistem navigasi yang berbasiskan satelit

yang saling berhubungan yang berada di orbitnya. Satelit-satelit itu milik Departemen

Pertahanan (Departemen of Defense) Amerika Serikat yang pertama kali diperkenalkan

mulai tahun 1978 dan pada tahun 1994 sudah memakai 24 satelit.

Untuk dapat mengetahui posisi seseorang maka diperlukan alat yang diberinama

GPS reciever yang berfungsi untuk menerima sinyal yang dikirim dari satelit GPS. Posisi di

ubah menjadi titik yang dikenal dengan nama Way-point nantinya akan berupa titik-titik

koordinat lintang dan bujur dari posisi seseorang atau suatu lokasi kemudian di layar pada

peta elektronik.

Sejak tahun 1980, layanan GPS yang dulunya hanya untuk leperluan militer

mulai terbuka untuk publik. Uniknya, walau satelit-satelit tersebut berharga ratusan juta

dolar, namun setiap orang dapat menggunakannya dengan gratis.

Satelit-satelit ini mengorbit pada ketinggian sekitar 12.000 mil dari permukaan

bumi. Posisi ini sangat ideal karena satelit dapat menjangkau area coverage yang lebih

luas. Satelit-satelit ini akan selalu berada posisi yang bisa menjangkau semua area di atas

permukaan bumi sehingga dapat meminimalkan terjadinya blank spot (area yang tidak terjangkau

oleh satelit).

2.    Projected coordinate syste

Sebuah sistem koordinat proyeksi yang datar, representasi dua dimensi dari Bumi. Hal ini didasarkan pada sebuah bola atau bulat sistem koordinat geografis, tetapi menggunakan unit linier ukuran untuk koordinat, sehinggaperhitungan jarak dan area mudah dilakukan dalam hal unit-unit yang sama.

3.     Georeferencing

Georeferencing adalah proses penempatan objek berupa raster atau image yang belum mempunyai acuan sistem koordinat ke dalam sitem koordinat dan proyeksi tertentu. Pada GIS, ada 2 sistem koordinat, yaitu geographic coordinate system/sistem koordinat geografi dan projected coordinate system/sistem koordinat proyeksi. Untuk memudahkan dalam menentukan sistem koordinat yang akan digunakan bisa ditandai dengan penggunaan degree/derajat pada sistem koordinat geografi dan meter pada sistem koordinat proyeksi. Ada beberapa kelebihan dan kekurangan pada kedua sistem koordinat tersebut. Kelebihan dari sistem koordinat geografi adalah dapat menganalisis secara mudah, sedangkan kelebihan dari sistem proyeksi adalah lebih detail karena satuannya meter sehingga luasannya bisa dihitung dengan mudah. Kekurangan dari sistem koordinat geografi adalah tidak dapat menghitung luasan/panjang pada sistem GIS dan jika perhitungan tersebut dilakukan, tinggat error yang dihasilkan pun akan tinggi, sedangkan kekurangan dari sistem proyeksi adalah karena satuan yang digunakan adalah meter sehingga hanya bisa menganalisis satu kawasan saja.
